MTDC Steuerung
„Medium“ Temperatur Differenz Controller für mittelgroße Systeme. Für 25 Basissysteme mit zuschaltbaren Funktionen für ungenutzte Relais. Der Regler kann mit oder ohne Drehzahlregelung, 0-10V / PWM-Ausgängen oder beidem ausgestattet werden
Der Temperatur-Differenz-Controller MTDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung.

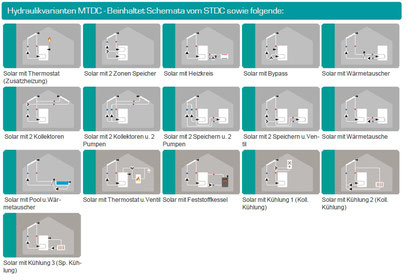

Der MTDC ist als Temperatur-Differenzregler für verschiedene Anlagenvarianten einsetzbar, die unter „D.2. - Hydraulikvarianten / Schemata / Systeme" dargestellt und erläutert werden.
Wichtige Merkmale des MTDC:
• Darstellung von Grafiken und Texten im beleuchteten Display
• Einfache Abfrage der aktuellen Messwerte
• Auswertung und Überwachung der Anlage u.a. über Grafikstatistik
• Umfangreiche Einstellmenüs mit Erklärungen
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
•Rücksetzen auf Werkseinstellungen
• optional sind diverse Zusatzfunktionen erhältlich
| MTDC | |
| Fühlereingänge Pt1000 | 4 |
| Relaisausgänge 230VAC | 2 |
| Relaisausgang potentialfrei | x |
|
Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen |
1 |
| Anzahl der vordefinierten Anwendungen | 25+ |
|
Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen |
✓ |
| LEDs Rot/Grün zur Anzeige des Status | ✓ |
| Statistiken und Grafikauswertungen aus Datenspeicher | ✓ |
| Wärmezählung über Direktsensor (VFS bzw. VVX) | x |
| Druckmessung über Grundfos Direktsensor (RPS) | x |
| Batteriegepufferte Echtzeituhr RTC | ✓ |
| Uhrzeit- und temperaturgesteuerte Thermostatfunktion | ✓ |
| Antilegionellenfunktion über Solar | ✓ |
| Antilegionellenfunktion durch Zusatzheizung | ✓ |
| Kühlfunktion | ✓ |
| Inbetriebnahmeassistent | ✓ |
| Anlagenschutz | ✓ |
| Kollektorschutz | ✓ |
| Speicherschutz (KS-Tmax) | ✓ |
| Frostschutz | ✓ |
| Rückkühlung | ✓ |
| Startlogik für Vakuumröhrenkollektoren | ✓ |
| Steuerprogramm für selbstentleerende Systeme (Drain-Back) | ✓ |
|
Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit |
✓ |
| Menüblocker | ✓ |
| Netzteil für universellen Spannungsbereich (100 … 240VAC) und reduzierten Standby-Verbrauch | ✓ |
| CAN Bus Anschluss für SOREL Connect | ✓ |
| Data-Logging auf microSD Karte | via Datalogger |
| Ethernetanschluss | via Datalogger |
| Abmessungen Höhe x Breite x Tiefe in mm | 163 x 110 x 51 |
| Gehäusefarbe | RAL 9003 |
| Schutzart | IP40 |
| Befestigungsmaterial, Ersatzsicherung und Anleitung | ✓ |
| Preisliste Steuerung MTDC | € inkl.19% MwSt. |
|
MTDC |
192,52 € |
|
MTDC 1 mit 2 Fühlern TT/S2 Pt1000 |
209,02 € |
|
MTDC 2 mit 3 Fühlern TT/S2 Pt1000 |
226,58 € |
